FT80系列可编程交流电源
本系列产品是采用高频电力电子开关变换技术，电压、频率均可连续可调，适用于实验室或生产线，作为调试实验电源，也可做厂房、实验室的集中供电电源。该电源输入单一交流电压和频率，内部经过交流对直流和直流对交流的整流和逆变转换后，自行产生非常稳定纯净的正弦波。本系列逆变电源采用先进的正弦波脉宽调制（SPWM）技术，具有可靠性高、保护功能全、波形失真小、效率高等优点。
- 产品介绍
- 技术参数
- 资料下载
1. 性能特点
(1) 7寸高清触摸屏，显示直观，操作方便
可实现本地控制和远程控制互相切换功能。远程数字控制功能，可实现输出电压及频率的设置功能控制、数据读取等数据交换功能。主要提供R232、R485或以太网的标准接口及通讯协议。
图 1显示界面
(2) 步阶功能
可设定步阶电压、步阶频率与步阶持续时间，从而模拟各种电源步阶状况。适合用于模拟电网扰动或电源开关测试项目。
图 2电压步阶
图 3频率步阶
(3) 缓升/缓降功能
可设定单次或连续的电压及频率的缓升、缓降，利于验证电源输入的可靠性，也可利用缓升功能，做电压及频率的软启动，有效降低电机启动时的浪涌电流。
图 4电压缓升

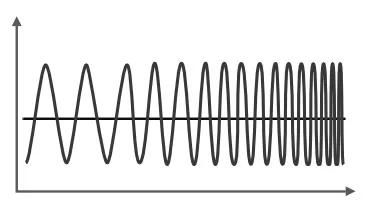

图 5频率缓升
(4) 输出模式
FT80系列电源具有三种模式：三相标准输出、三相独立输出、并联单相输出。其中：三相标准输出：即三相同时调频、同时调压的正常三相供电；三相独立输出：三相输出为独立回路独立调频调压，互不干扰影响；并联单相输出：三相输出并联为单相输出。
•三相独立输出任何一相回路，可以独立调压及调频，包括：高低档位切换选择。
•三相独立输出任何一相回路，可以随意独立关闭。
•三相独立输出采用共用一条零线。
•三相独立输出每相电源容量为电源总容量的1/3。
•三相输出并联为单相输出，输出的容量为电源的总容量。
图 6输出模式
(5) 无线监控系统
该系统的运行原理是电源通过串口、网口等接口按照特定的协议进行数据通信，由转接设备把这些通信数据以无线通透的方式桥接到服务器端，最终各种终端就可以对设备进行监控。
2. 产品应用
(1) 家电产业
(2) 检测实验室
(3) 工业用电源
(4) 电动汽车
(5) 电机/压缩机
(6) IT制造电子业
(7) 航空军用
(8) 大众运输
3. 技术参数
|
型号 |
FT80-33100 |
FT80-33300 |
FT80-33450 |
FT80-33600 |
FT80-33900 |
FT80-331000 |
FT80-331200 |
||
|
容量 |
10kVA |
30kVA |
45kVA |
60kVA |
90kVA |
100kVA |
120kVA |
||
|
输入指标 |
|||||||||
|
输入电源制式 |
三相四线+PE |
||||||||
|
输入电压 |
380V（±15%） |
||||||||
|
输入频率 |
50Hz/60Hz（±10%） |
||||||||
|
输出指标 |
|||||||||
|
输出电源制式 |
三相四线+PE |
||||||||
|
输出电压 |
线电压：高档：0~520V，低档：0~260V；相电压：高档：0~300V，低档：0~150V |
||||||||
|
输出频率 |
50Hz/60Hz/45~65Hz连续可调 |
||||||||
|
输出电流 |
高档 （额定380V） |
15A |
45A |
68A |
90A |
136A |
151A |
181A |
|
|
低档 （额定190V） |
30A |
90A |
136A |
181A |
272A |
303A |
363A |
||
|
过载能力 |
120% 1min，150% 10s |
||||||||
|
输出电压稳定度 |
≤±1% |
||||||||
|
输出频率稳定度 |
≤0.01% |
||||||||
|
输出电压谐波失真度 |
THDu≤2%（满载或100%线性负载） |
||||||||
|
电源效率 |
≥87%（满载） |
||||||||
|
功能 |
|||||||||
|
显示功能 |
主控触摸显示屏：7寸，分辨率800*480（高清） |
||||||||
|
保护功能 |
输出过欠压、过电流、过载、过高温、短路，进行快速保护并锁定故障，发出警告，显示故障 |
||||||||
|
步阶功能 |
可设定步阶电压、布阶频率、步阶时间，从而模拟各种电源步阶状况 |
||||||||
|
缓升/缓降功能 |
可设定单次或连续的电压及频率的缓升、缓降 |
||||||||
|
输出模式 |
三相统调模式、三相分调模式、三相并联模式 |
||||||||
|
通讯功能 |
RS485/RS232/以太网口 |
||||||||
|
无线监控系统 |
各种终端对设备进行监控 |
||||||||
|
使用环境 |
|||||||||
|
工作环境 |
环境温度-5℃~45℃，相对湿度0~95%的情况下可满载24小时不停工作 |
||||||||
|
防护等级 |
IP21 |
||||||||
|
冷却方式 |
风扇强制风冷 |
||||||||
|
海拔高度 |
≤1500m |
||||||||
|
其他性能指标 |
|||||||||
|
耐压强度 |
AC1500V 1min，漏电流<10mA |
||||||||
|
绝缘电阻 |
≥100MΩ |
||||||||
|
噪音 |
≤75dB(A) |
||||||||
|
尺寸（mm） |
|||||||||
|
设备（宽*深*高） |
500*830*1000（+105轮） |
520*1160*1370（+105轮） |
650*1420*1365（+105轮） |
||||||
